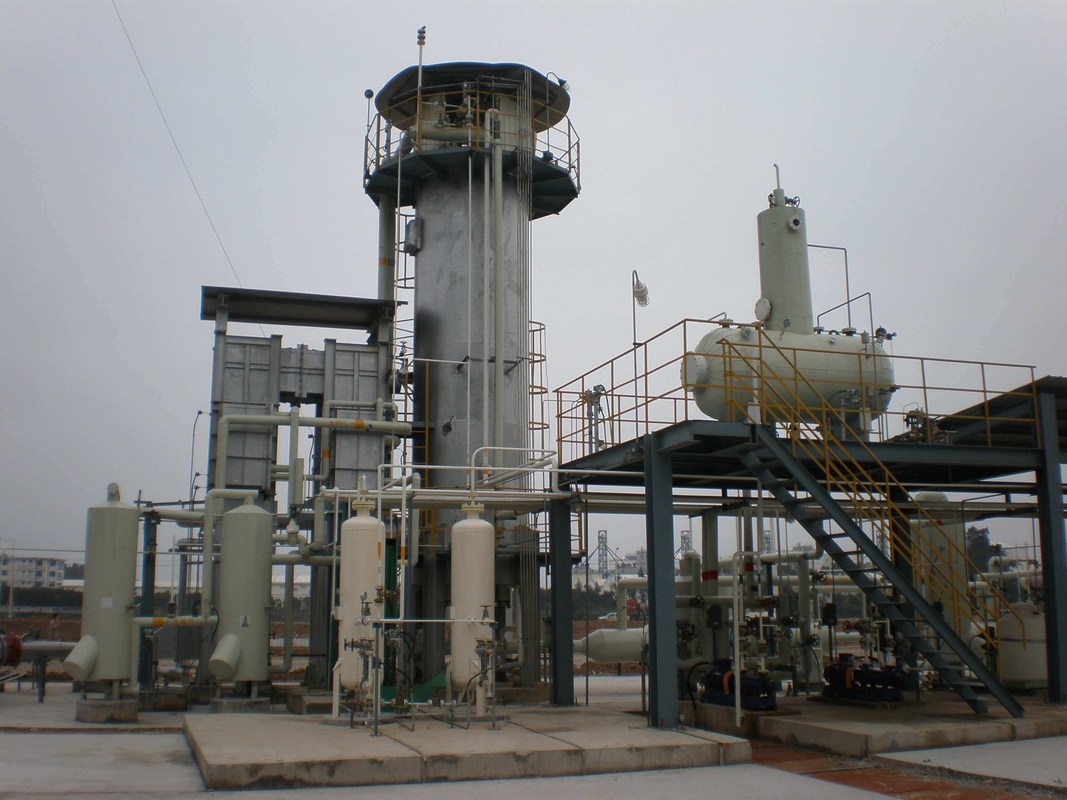

Wytrzymały generator wodoru na miejscu, instalacja wytwarzania wodoru do dystrybucji wodoru

Ally Hi-Tech zoptymalizował proces SMR, w tym reformer, sieć wymiany ciepła (HEN) i system oczyszczania, w celu zmniejszenia zarówno inwestycji kapitałowych, jak i zużycia gazu ziemnego, na podstawie systemu przygotowania gazu w procesie syntezy amoniaku. Zazwyczaj Ally Hi-Tech była zaangażowana w optymalizację reformatora i udzieliła ponad 6 patentów w tej dziedzinie. Ally Hi-Tech dostarczył roztwór wodoru o pojemności 50 NCMH na olimpiadę w Pekinie w oparciu o proces SMR związany z PSA w 2008 r.

cechy

• Dojrzała technologia produkcji, bezpieczne i niezawodne działanie.

• Bezpieczna i praktyczna kontrola działania z wysokim stopniem automatyzacji.

• Niskie koszty operacyjne i krótki okres zwrotu.

• Gazy odlotowe z PSA odzyskane jako paliwo zmniejszają zarówno zużycie paliwa, jak i emisje spalin.

• Poślizg prefabrykacji

• Prefabrykowany reformer cylindra z górnym opalaniem oszczędzający ogromne prace instalacyjne na miejscu

Schemat procesu

Opis procesu

Gaz odsiarczający miesza się z parą według określonego stosunku. Mixutre przepływa przez rury reformera, gdzie przekształca się w gaz syntezowy składający się z wodoru i tlenku węgla i dwutlenku węgla oraz nieprzereagowanego metanu i pary w obecności katalizatora. Jako ekonomizer zastosowano system wymiany ciepła, natomiast wprowadzono konwerter zmiany biegów, aby przekształcić węgiel monoix w dodatkowy wodór i dwutlenek węgla. Powstały gaz wchodzi do jednostki PSA, w której wodór jest oddzielany od innych gazów. Gaz odlotowy z PSA jest odzyskiwany jako paliwo.

Odczyn

CH ₄ + H ₂ O → 3H ₂ + CO - Q

CO + H ₂ O → H ₂ + CO ₂ + Q

Występ

• Wydajność wodoru: 1200 kg / d ~ 6000 kg / d

• Czystość wodoru: 99,99% (v / v)

• Ciśnienie wodoru: 1,5 MPaG

• Temperatura: otoczenia
