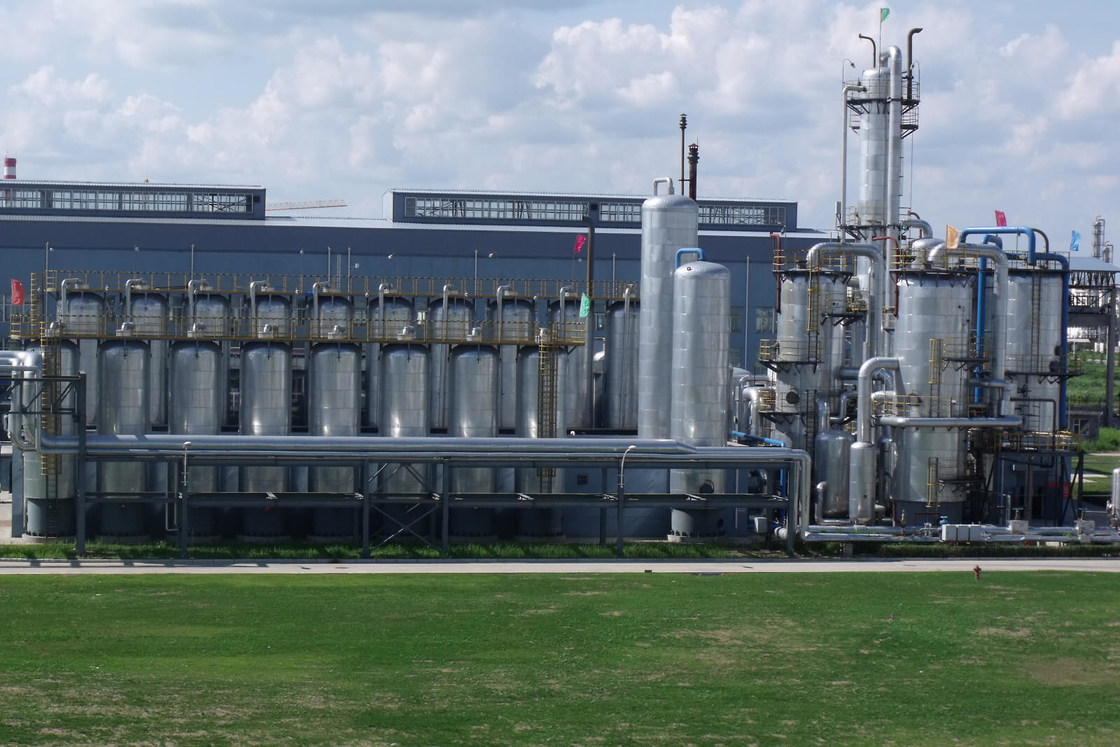

Pojemność 5000-100000 Nm3 / H Jednostka PSA wodoru / ciśnienia Jednostka adsorpcyjna

Jednostka PSA wodoru

Charakterystyka, zasada procesu i przebieg procesu technologii odwęglania PSA są zasadniczo takie same jak PSA w oczyszczaniu wodoru.

Różnica polega na tym, że surowy gaz PSA jest mieszaniną bogatą w dwutlenek węgla, a produktem gazowym może być wodór, azot i tlenek węgla.

cechy

• Technologia produkcji jest dojrzała, a działanie niezawodne
• Przepływ procesu jest uproszczony i łatwy w obsłudze, wraz z szybkim działaniem zarówno podczas rozruchu, jak i wyłączenia
• Automatyzacja jest wysoka, a obsługa i sterowanie są proste i niezawodne
• Działanie jest stabilne, bezpieczne i niezawodne
• Mniej zajmowania gruntów i inwestycji można odzyskać w krótkim czasie
• Opłacalne w eksploatacji i produkcji
• Odzysk CO2 o wysokim stężeniu> 90%

Zasada procesu

Odwęglanie oddziela dwutlenek węgla od innych składników gazowych, wykorzystując charakter adsorbentu, który jest wybrany do adsorpcji dwutlenku węgla w mieszaninie gazowej w warunkach ciśnienia.

Tymczasem adsorbenty uwalniają zaadsorbowany gazowy dwutlenek węgla w warunkach obniżania ciśnienia, aby umożliwić adsorbentom odzyskanie zdolności adsorpcyjnej. Jeden lub dwa etapy działania są przyjmowane w oparciu o różne wymagania klienta dotyczące zawartości dwutlenku węgla jako produktu, tak aby zapewnić wydajność ważnych składników i stabilny wskaźnik.

Opis procesu

Gaz zasilający bogaty w CO2 jest poddawany wstępnej obróbce, a następnie wprowadzany do systemu PSA od dołu wieży adsorpcyjnej. Oczyszczony gaz (H2, N2, CO) otrzymuje się ze szczytu wieży.

Z dołu wieży dostajemy gaz desorpcyjny (główną zawartością jest CO2), aby odzyskać CO2 lub uwolnić go do atmosfery.

Występ

• Wydajność: 5000 ～ 100 000 Nm ³ / h
• Pozostały CO2: ≤ 0,2% (v / v)
• Ciśnienie: 0,3 ～ 3,6 MPa (G)
• Odzysk wodoru: ≥98% (v / v)
• Odzysk azotu: ≥90% (v / v)
• Odzysk CO: ≥92% (v / v)

Podanie

• Usuwanie i oczyszczanie CO2 z gazu wodnego i gazu półwodnego
• Usuwanie i oczyszczanie CO2 z gazu zmianowego
• Usuwanie i oczyszczanie CO2 z gazu pirolitycznego z krakowania metanolu
• Usuwanie CO2 lub stężenie z innych źródeł gazów bogatych w CO2
