Automatyzacja: | Wysoki | Proces: | Prosta konfiguracja |
---|---|---|---|
Występ: | Wysoka wydajność | Pojemność: | 5000 ~ 100 000 Nm3 / h |
High Light: | jednostka produkcji wodoru,system wytwarzania wodoru |

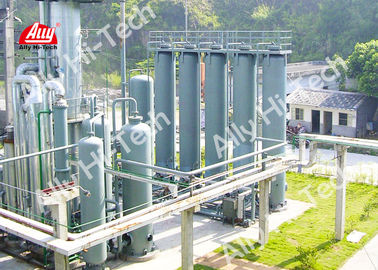

Niezawodna jednostka PSA wodoru, jednostka produkcji wodoru Dekarbonizacja przez PSA
Cechy, zasada procesu i przebieg procesu technologii odwęglania PSA są takie same jak w przypadku oczyszczania wodoru PSA.
Różnica polega na tym, że gaz zasilający PSA jest mieszanką bogatą w CO2, a gazem wynikowym może być H2, N2 i CO.
funkcje
Dojrzała i stabilna technologia generacji
Płynne procesy, wydajne działanie i szybkie działanie przy uruchamianiu i wyłączaniu
Wysoki poziom automatyzacji, prosta i bezpieczna obsługa oraz kontrola stabilna, bezpieczna i niezawodna
W krótkim czasie można odzyskać mniej zajmowanych gruntów i inwestycji
Opłacalna eksploatacja i produkcja
Odzysk CO2 w stężeniu> 90%
Zasada procesu
Odwęglanie oddziela dwutlenek węgla od innych części gazowych za pomocą właściwości adsorbentów, które są wybrane do adsorpcji dwutlenku węgla w mieszance gazów w warunkach ciśnienia.
In the meantime, the adsorbents release the adsorbed CO2 under decreased pressure to refresh the adsorbents. W międzyczasie adsorbenty uwalniają zaadsorbowany CO2 pod zmniejszonym ciśnieniem, aby odświeżyć adsorbenty. According to the customers' diverse requirements for the carbon dioxide content of the product, a one-stage or two-stage operation is adopted to ensure the production of the active ingredient and the stability index. Zgodnie ze zróżnicowanymi wymaganiami klientów dotyczącymi zawartości dwutlenku węgla w produkcie, przyjmuje się jednoetapową lub dwustopniową operację w celu zapewnienia produkcji składnika aktywnego i wskaźnika stabilności.
Opis procesu
CO2 rich feed gas is pretreated and then entered into the PSA system from the bottom of the adsorption tower. Gaz zasilający bogaty w CO2 jest poddawany wstępnej obróbce, a następnie wprowadzany do systemu PSA od dołu wieży adsorpcyjnej. Purified gas (H2, N2, CO) is obtained from the top of the tower. Oczyszczony gaz (H2, N2, CO) otrzymuje się ze szczytu wieży. From the bottom of the tower we get the desorption gas (main content is CO2) so to recover CO2 or release it into the atmosphere. Z dołu wieży dostajemy gaz desorpcyjny (główną zawartością jest CO2), aby odzyskać CO2 lub uwolnić go do atmosfery.
Wydajność
Wydajność: 5000 ~ 100 000 Nm3)/ h
Pozostały CO2: ≤ 0,2% (v / v)
Ciśnienie: 0,3 ~ 3,6 MPa (G)
Odzysk wodoru: ≥98% (v / v)
Odzysk azotu: ≥90% (v / v)
Odzysk CO: ≥92% (v / v)
Podanie
Usuwanie i oczyszczanie CO2 z gazu wodnego i gazu półwodnego
Usuwanie i oczyszczanie CO2 z gazu zmianowego
Usuwanie i oczyszczanie CO2 z gazu pirolitycznego z krakowania metanolu
Usuwanie lub stężenie CO2 z innych źródeł gazów bogatych w CO2
