Automatyzacja: | Wysoki | Proces: | Prosta konfiguracja |
---|---|---|---|
Występ: | Wysoka wydajność | Pojemność: | 5000 ~ 100 000 Nm3 / h |
High Light: | jednostka produkcji wodoru,system wytwarzania wodoru |

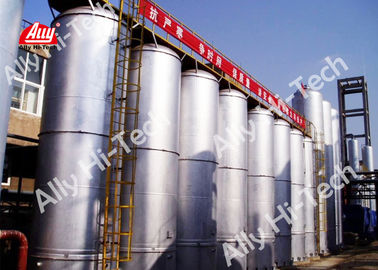

Jednostka bezpieczeństwa PSA wodoru, System adsorpcji zmiennociśnieniowej Dekarbonizacja przez PSA
The characteristics, process principle and process flow of PSA decarburization technology are basically the same as that of PSA in purifying hydrogen. Charakterystyka, zasada procesu i przebieg procesu technologii odwęglania PSA są zasadniczo takie same jak PSA w oczyszczaniu wodoru. The difference lies in that the raw gas of PSA is CO2 rich mixture and the product gas can be H2, N2, and CO. Różnica polega na tym, że surowym gazem PSA jest mieszanina bogata w CO2, a produktem gazowym może być H2, N2 i CO.
funkcje
Technologia produkcji jest dojrzała, a działanie niezawodne
Przepływ procesu jest uproszczony i łatwy w obsłudze, czemu towarzyszy natychmiastowe uruchomienie i wyłączenie
Automatyzacja jest wysoka, a obsługa i sterowanie są proste i niezawodne
Działanie jest stabilne, bezpieczne i niezawodne
Mniej zajmowania ziemi i inwestycji można odzyskać w krótkim czasie
Opłacalne w eksploatacji i produkcji
Odzysk CO2 o wysokim stężeniu> 90%
Zasada procesu
Odwęglanie oddziela dwutlenek węgla od innych składników gazowych, wykorzystując charakter adsorbentu, który jest wybrany do adsorpcji dwutlenku węgla w mieszaninie gazowej w warunkach ciśnienia.
Meanwhile, adsorbents release adsorbed carbon dioxide gas under the depressurizing conditions as to enable adsorbents to regain adsorbing capacity. Tymczasem adsorbenty uwalniają zaadsorbowany gazowy dwutlenek węgla w warunkach obniżania ciśnienia, aby umożliwić adsorbentom odzyskanie zdolności adsorpcyjnej. One stage or two stages of operation are adopted based on the client's different requirements for the contents of carbon dioxide as product so as to ensure the yield of valid components and stable index. Jeden lub dwa etapy działania są przyjmowane w oparciu o różne wymagania klienta dotyczące zawartości dwutlenku węgla jako produktu, aby zapewnić wydajność ważnych składników i stabilny wskaźnik.
Opis procesu
CO2 rich feed gas is pretreated and then entered into the PSA system from the bottom of the adsorption tower. Gaz zasilający bogaty w CO2 jest poddawany wstępnej obróbce, a następnie wprowadzany do systemu PSA od dołu wieży adsorpcyjnej. Purified gas (H2, N2, CO) is obtained from the top of the tower. Oczyszczony gaz (H2, N2, CO) otrzymuje się ze szczytu wieży. From the bottom of the tower, we get the desorption gas (main content is CO2) so to recover CO2 or release it into the atmosphere. Z dołu wieży otrzymujemy gaz desorpcyjny (główną zawartością jest CO2), aby odzyskać CO2 lub uwolnić go do atmosfery.
Wydajność
Wydajność: 5000 ~ 100 000 Nm3)/ h
Pozostały CO2: ≤ 0,2% (v / v)
Ciśnienie: 0,3 ~ 3,6 MPa (G)
Odzysk wodoru: ≥98% (v / v)
Odzysk azotu: ≥90% (v / v)
Odzysk CO: ≥92% (v / v)
Podanie
Usuwanie i oczyszczanie CO2 z gazu wodnego i gazu półwodnego
Usuwanie i oczyszczanie CO2 z gazu zmianowego
Usuwanie i oczyszczanie CO2 z gazu pirolitycznego z krakowania metanolu
Usuwanie lub stężenie CO2 z innych źródeł gazów bogatych w CO2
