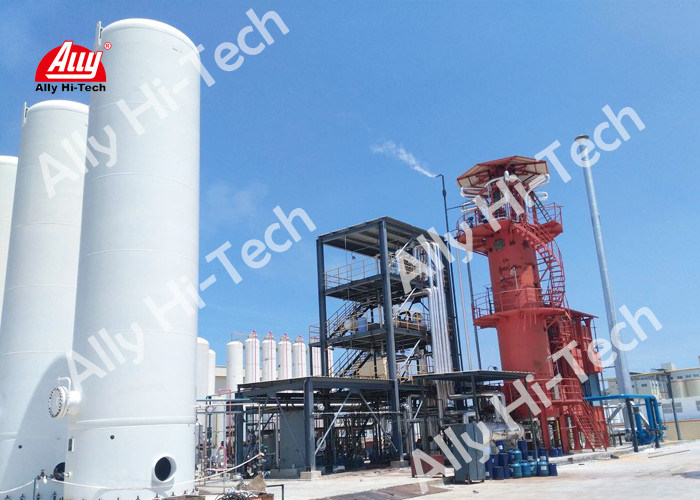

Wstępnie wykonany skid na miejscu Generator wodoru High Degree Automation

Ally Hi-Tech optimized the process of SMR, incluidng the reformer, heat exchange network (HEN) and purification system, to reduce both capital investmetn and natural gas consumption, on the basis of the gas preparation system of ammonia synthesis process. Ally Hi-Tech zoptymalizował proces SMR, w tym reformer, sieć wymiany ciepła (HEN) i system oczyszczania, w celu zmniejszenia zarówno inwestycji kapitałowych, jak i zużycia gazu ziemnego, w oparciu o system przygotowania gazu z procesu syntezy amoniaku. Typically, Ally Hi-Tech has been engaged in the optimization of the reformer and granted more than 6 patents in this field. Zazwyczaj Ally Hi-Tech była zaangażowana w optymalizację reformatora i udzieliła ponad 6 patentów w tej dziedzinie. Ally Hi-Tech provided the hydrogen solution with a capacity of 50 NCMH for Beijing Olympics based on the SMR process associated with PSA in 2008. Ally Hi-Tech dostarczył roztwór wodoru o pojemności 50 NCMH na olimpiadę w Pekinie w oparciu o proces SMR związany z PSA w 2008 r.

funkcje

• Dojrzała technologia produkcji, bezpieczne i niezawodne działanie.
• Bezpieczna i praktyczna kontrola działania z wysokim stopniem automatyzacji.
• Niskie koszty operacyjne i krótki okres zwrotu.
• Gaz odlotowy PSA odzyskany jako paliwo zmniejsza zarówno zużycie paliwa, jak i emisje spalin.
• Poślizg prefabrykacji

Schemat procesu

Opis procesu

Desulphurization gas is mixed with steam as per a certain ratio. Gaz odsiarczający miesza się z parą według określonego stosunku. The mixutre flows through the Reformer Tubes, where it converts into syngas consisting of hydrogen and carbon monoxide and carbon dioxide and unreacted methane and steam in the presence of catalyst. Mixutre przepływa przez rury reformera, gdzie przekształca się w gaz syntezowy składający się z wodoru i tlenku węgla i dwutlenku węgla oraz nieprzereagowanego metanu i pary w obecności katalizatora. A heat exchange system is used as economizer, while a shift convertor is introducted to convert carbon monoixed into extra hydrogen and carbon dioxide. Jako ekonomizer zastosowano system wymiany ciepła, natomiast wprowadzono konwerter zmiany biegów, aby przekształcić węgiel monoix w dodatkowy wodór i dwutlenek węgla. The resulting gas enters into a PSA unit, where the hydrogen is separated from the other gases. Powstały gaz wchodzi do jednostki PSA, w której wodór jest oddzielany od innych gazów. The off-gas of PSA is recovered as fuel. Gaz odlotowy z PSA jest odzyskiwany jako paliwo.

Odczyn

CH₄+ H₂₎O → 3H₂₎+ CO - Q

CO + H₂₎O → H₂₎+ CO₂₎+ Q

Wydajność

• Pojemność wodoru: 200 ~ 600 Nm³⁾/ h
• Czystość wodoru: 99% ~ 99,999% (v / v)
• Ciśnienie wodoru: 1,3 ~ 3,0 MPa (G)
• Temperatura: otoczenia
