Aplikacja: | Wytwarzanie wodoru na miejscu | Występ: | Wysoka niezawodność |
---|---|---|---|
Ślad stopy: | Modularyzacja | Technologia: | Dojrzałe i zaawansowane |
Automatyzacja: | Wysoki stopień | Cechy: | Wysoka wydajność |
Moduł: | Prefabrykowana płoza | ||
High Light: | Generator wodoru na miejscu anty-ścierny,prefabrykowana instalacja do wytwarzania gazu wodorowego,prefabrykowany generator wodoru na miejscu |
Trwały generator wodoru na miejscu, wytwórnia wodoru do dystrybucji wodoru
Cechy
Dojrzała technologia produkcji, bezpieczna i niezawodna praca.
Bezpieczna i praktyczna kontrola pracy z wysokim stopniem automatyzacji.
Niskie koszty eksploatacji i krótki okres zwrotu.
Gaz odlotowy PSA odzyskany jako paliwo zmniejsza zarówno zużycie paliwa, jak i emisję spalin.

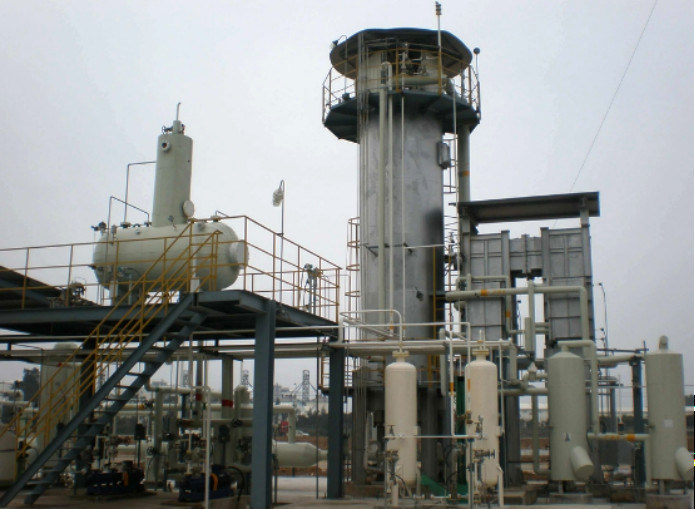

Płoza prefabrykacyjna
Prefabrykowany reformer cylindrów opalany od góry, oszczędzający ogromne prace instalacyjne na miejscu
Schemat procesu
Opis procesu
Gaz odsiarczający miesza się z parą wodną w określonych proporcjach.Mieszanka przepływa przez Rury Reformera, gdzie przekształca się w gaz syntezowy składający się z wodoru i tlenku węgla i dwutlenku węgla oraz nieprzereagowanego metanu i pary w obecności katalizatora.System wymiany ciepła jest używany jako ekonomizer, podczas gdy konwerter zmiany jest wprowadzany do konwersji monotlenku węgla w dodatkowy wodór i dwutlenek węgla.Powstały gaz wchodzi do jednostki PSA, gdzie wodór jest oddzielany od innych gazów.Gaz odlotowy z PSA jest odzyskiwany jako paliwo.
Reakcja
CH4+H2O →3H2+CO - Q
CO+H2O → H2+CO2+Q
Wydajność
Pojemność wodorowa | 1200 kg/d ~ 6000 kg/d |
Czystość wodoru | 99,99% (v/v) |
Ciśnienie wodoru | 1,5 MPaG |
Temperatura | otoczenia |
Ogólny
Ally Hi-Tech zoptymalizował proces SMR, w tym reformer, sieć wymiany ciepła (HEN) i system oczyszczania, w celu zmniejszenia zarówno nakładów inwestycyjnych, jak i zużycia gazu ziemnego, w oparciu o układ przygotowania gazu z procesu syntezy amoniaku.Zazwyczaj firma Ally Hi-Tech była zaangażowana w optymalizację reformera i przyznała ponad 6 patentów w tej dziedzinie.Firma Ally Hi-Tech dostarczyła rozwiązanie wodorowe o pojemności 50 NCMH na Igrzyska Olimpijskie w Pekinie w oparciu o proces SMR związany z PSA w 2008 roku.
