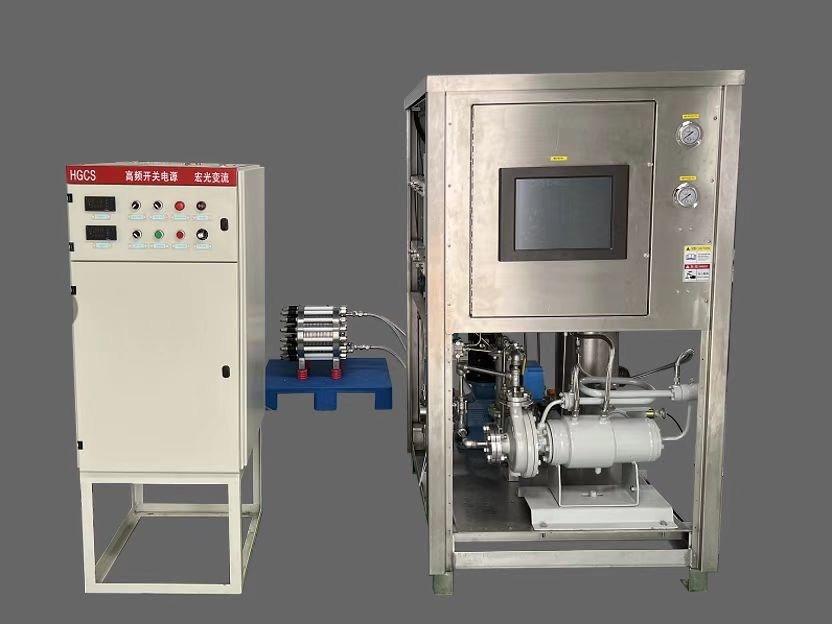

Wysoka wydajność instalacji wodorowej przez elektrolizę wody

1. Wstęp

Produkcja wodoru przez elektrolizę wody ma zalety elastycznego miejsca zastosowania, wysokiej czystości produktu, dużej elastyczności operacyjnej, prostego sprzętu i wysokiego stopnia automatyzacji i jest szeroko stosowana w dziedzinach przemysłowych, handlowych i cywilnych.W odpowiedzi na niskoemisyjną i zieloną energię kraju, produkcja wodoru za pomocą elektrolizy wody jest szeroko stosowana w miejscach pozyskiwania zielonej energii, takich jak fotowoltaika i energia wiatrowa

2. Cechy techniczne

• W uszczelce zastosowano nowy rodzaj materiału polimerowego, aby zapewnić szczelność ogniwa elektrolitycznego.

• Ogniwo elektrolityczne wykorzystujące bezazbestową tkaninę membranową, która może zmniejszyć zużycie energii, jest ekologiczna i przyjazna dla środowiska, nie zawiera czynników rakotwórczych i nie wymaga czyszczenia filtrów.

• Doskonała funkcja alarmu blokującego.

• Zastosuj niezależne sterowanie PLC, funkcję samoczynnego odzyskiwania po awarii.

• Niewielkie gabaryty i kompaktowy układ wyposażenia.

• Stabilna praca i możliwość ciągłej pracy przez cały rok bez zatrzymywania się.

• Wysoki poziom automatyzacji, który umożliwia bezobsługowe zarządzanie na miejscu.

• Przy przepływie 30%-100% obciążenie można swobodnie regulować, a urządzenie może działać bezpiecznie i stabilnie.

• Sprzęt ma długą żywotność i wysoką niezawodność.

3. Krótkie wprowadzenie do przebiegu procesu

Surowa woda (czysta woda) ze zbiornika wody surowej jest wtryskiwana do wieży myjącej wodorowo-tlenowej przez pompę uzupełniającą i wchodzi do separatora wodorowo-tlenowego po przemyciu ługu w gazie.Elektrolizer wytwarza wodór i tlen w wyniku elektrolizy prądu stałego.Wodór i tlen są odpowiednio oddzielane, przemywane i schładzane przez separator wodorowo-tlenowy, a woda oddzielona przez separator wody wlotowej jest odprowadzana przez odpływ.Tlen jest wyprowadzany przez zawór regulacyjny przez rurociąg wylotowy tlenu, a użytkownik może go opróżnić lub przechowywać do użytku zgodnie z warunkami użytkowania.Wypływ wodoru jest regulowany z wylotu separatora gaz-woda przez zawór regulacyjny.

Wodą uzupełniającą do zbiornika hydroizolacyjnego jest woda chłodząca z Odcinka Media.Szafka prostownika jest chłodzona przez tyrystor.

Pełny zestaw systemu produkcji wodoru jest w pełni automatyczną operacją kontrolowaną przez program PLC, który jest automatycznym wyłączaniem, automatycznym wykrywaniem i kontrolą.Ma różne poziomy alarmu, łańcucha i innych funkcji kontrolnych, aby osiągnąć poziom automatyzacji uruchamiania jednym przyciskiem.I ma funkcję obsługi ręcznej.Gdy PLC ulegnie awarii, system można obsługiwać ręcznie, aby zapewnić ciągłą produkcję wodoru.

4. Parametry techniczne i wyposażenie

Elektrolizer:

Oczyszczenie:
