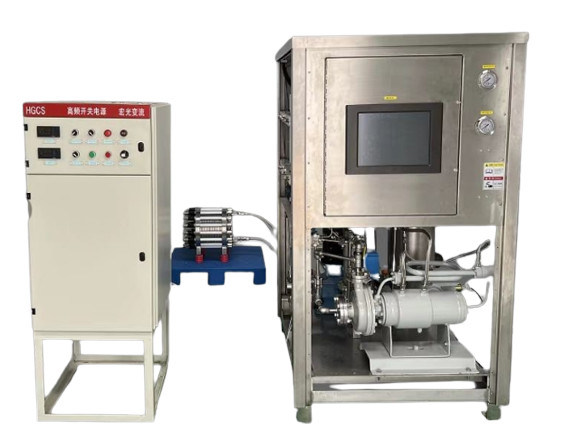

Wysoka wydajność instalacji wodorowej przez elektrolizę wody

1. Wstęp

Produkcja wodoru za pomocą elektrolizy wody ma zalety elastycznych miejsc zastosowań, wysokiej czystości produktu, dużej elastyczności operacyjnej, prostego sprzętu i wysokiego stopnia automatyzacji i jest szeroko stosowana w dziedzinach przemysłowych, handlowych i cywilnych.W odpowiedzi na chińską niskoemisyjną i zieloną energię, produkcja wodoru z elektrolizy wody jest szeroko stosowana w dziedzinach zielonej energii, takich jak fotowoltaika i energia wiatrowa.

2. Cechy techniczne

• W uszczelce zastosowano nowy rodzaj materiału polimerowego, aby zapewnić szczelność ogniwa elektrolitycznego.

• Ogniwo elektrolityczne wykorzystujące bezazbestową tkaninę membranową, która może zmniejszyć zużycie energii, jest ekologiczna i przyjazna dla środowiska, nie zawiera czynników rakotwórczych i nie wymaga czyszczenia filtrów.

• Doskonała funkcja alarmu blokującego.

• Zastosuj niezależne sterowanie PLC, funkcję samoczynnego odzyskiwania po awarii.

• Niewielkie gabaryty i kompaktowy układ wyposażenia.

• Stabilna praca i możliwość ciągłej pracy przez cały rok bez zatrzymywania się.

• Wysoki poziom automatyzacji, który umożliwia bezobsługowe zarządzanie na miejscu.

• Przy przepływie 30%-100% obciążenie można swobodnie regulować, a urządzenie może działać bezpiecznie i stabilnie.

• Sprzęt ma długą żywotność i wysoką niezawodność.

3. Krótkie wprowadzenie do przebiegu procesu

Surowa woda (czysta woda) w zbiorniku wody surowej jest wtryskiwana do płuczki wodorowo-tlenowej przez pompę zasilającą, a ług w gazie jest wypłukiwany, a następnie trafia do separatora wodorowo-tlenowego.Elektrolizer wytwarza wodór i tlen w wyniku elektrolizy prądu stałego.Wodór i tlen są odpowiednio oddzielane, przemywane i chłodzone przez separator wodorowo-tlenowy, a woda oddzielona przez separator wlotowy wody jest odprowadzana rurą spustową.Tlen jest wyprowadzany przez zawór regulacyjny przez rurkę wylotową tlenu, a użytkownik może go opróżnić lub przechowywać do użytku zgodnie z zastosowaniem.Wypływ wodoru jest regulowany z wylotu separatora gaz-woda przez zawór regulacyjny.

Wodą uzupełniającą do zbiornika hydroizolacyjnego jest woda chłodząca z Odcinka Media.Szafka prostownika jest chłodzona przez tyrystor.

Pełny zestaw systemu produkcji wodoru jest w pełni automatyczną operacją kontrolowaną przez program PLC, który jest automatycznym wyłączaniem, automatycznym wykrywaniem i kontrolą.Ma różne poziomy alarmu, łańcucha i innych funkcji kontrolnych, aby osiągnąć poziom automatyzacji uruchamiania jednym przyciskiem.I ma funkcję obsługi ręcznej.Gdy PLC ulegnie awarii, system można obsługiwać ręcznie, aby zapewnić ciągłą produkcję wodoru.

4. Parametry techniczne i wyposażenie

Elektrolizer:

Oczyszczenie:
