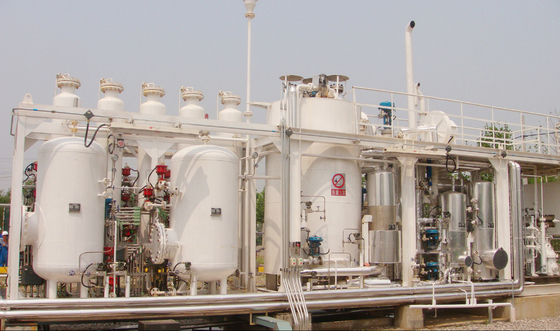

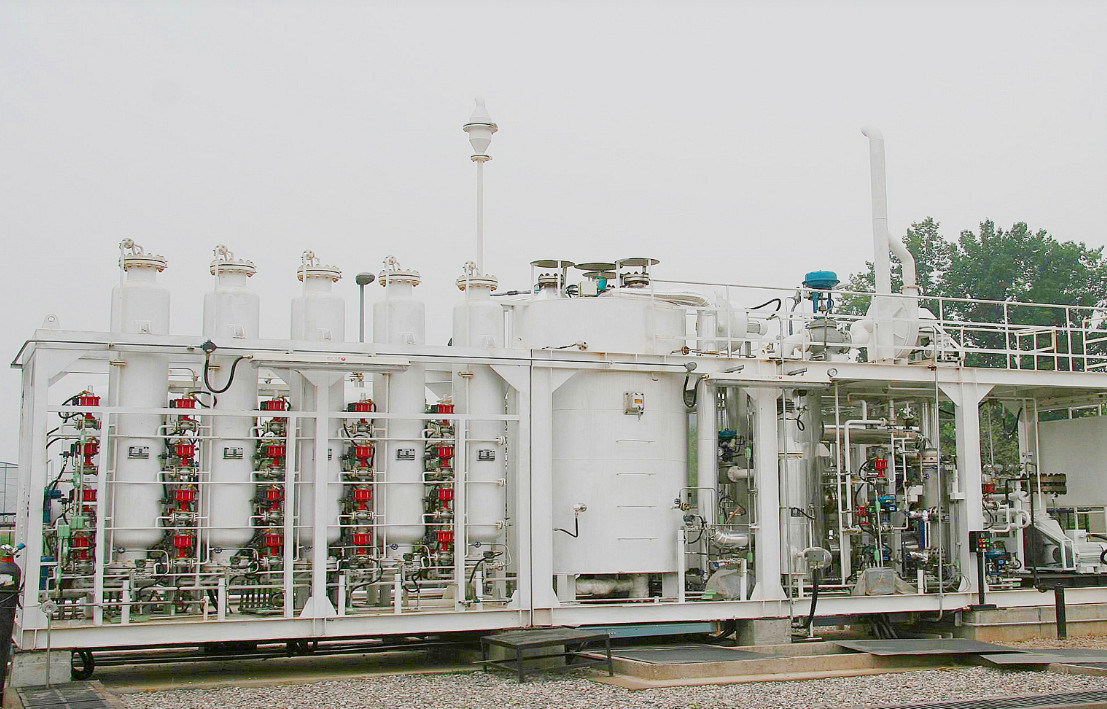

Wysoce zautomatyzowany generator wodoru na gaz ziemny firmy SMR Compact Footprint

Wysoce zautomatyzowany generator wodoru na gaz ziemny firmy SMR Compact Footprint

Ogólny

Wykorzystanie istniejącego systemu zaopatrzenia w metanol, sieć gazociągów, stacji tankowania CNG i LNG oraz innych obiektów do budowy lub rozbudowy lub budowy nowych kompleksowych stacji produkcji i tankowania wodoru na bazie istniejących stacji.Dzięki produkcji i uwodornianiu wodoru na stacjach zmniejsza się łączność transportu wodoru, a także zmniejsza się koszt produkcji, magazynowania i transportu wodoru.Technologia ta pozwala zminimalizować cenę wodoru w punkcie sprzedaży, a koszt paliwa do pojazdów napędzanych wodorem jest porównywalny z kosztami pojazdów benzynowych.Ale jest bardziej przyjazny dla środowiska i zgodny z przyszłymi trendami energetycznymi.

Właściwości techniczne

1. Wysoka automatyzacja zmniejsza obciążenie operatorów;
2. Gaz surowcowy i gaz opałowy przyjmują gaz ziemny o różnych poziomach ciśnienia, co może skutecznie oszczędzać energię i zmniejszać zużycie;
3. Elastyczność działania jednostki do produkcji wodoru jest duża i nie ma zbiornika do przechowywania wodoru o dużej pojemności, więc jednostka do produkcji wodoru może pracować w sposób ciągły;
4. Montowane na płozach urządzenia do produkcji i sprężania wodoru zajmują niewielką powierzchnię;
5. Butle wysokociśnieniowe służą do przechowywania wodoru, który jest dojrzały, bezpieczny i niezawodny;
6. Etapowe ładowanie wodorem pod wysokim ciśnieniem, wysoki stopień wykorzystania pojemności magazynów gazu;
7. Wybór lokalizacji stacji paliw wodorowych może wykorzystywać istniejące stacje tankowania gazu ziemnego, co jest łatwe do promowania.

Proces techniczny

Wykorzystując gaz ziemny jako surowiec, wodór o wysokiej czystości jest wytwarzany przez reforming parowy (SMR) + transformację + adsorpcję zmiennociśnieniową (PSA).Przygotowany wodór jest sprężany przez sprężarkę do 20 MPa i wchodzi do grupy butli do przechowywania wodoru o ciśnieniu 20 MPa.Wodór w grupie butli do przechowywania wodoru 20 MPa może być transportowany przyczepą lub może być stale pod ciśnieniem do 45 MPa lub 90 MPa przed wejściem do butli do przechowywania wodoru 45 MPa lub 90 MPa.Wodór jest sprzedawany do pojazdów napędzanych ogniwami paliwowymi za pośrednictwem urządzeń do uwodorniania.

Specyfikacja

• Nominalna wydajność wodoru: 50 Nm3/h
• Czystość wodoru: typowo 99,99% obj.;dostosowana wyższa czystość;
• Ciśnienie przy BL: 0,8 ~ 1,4 MPa.
• Zużycie gazu ziemnego: 0,45 Nm3/Nm3-H2
• Wymiary opakowania: 6,0 x 2,3 x 3,5
